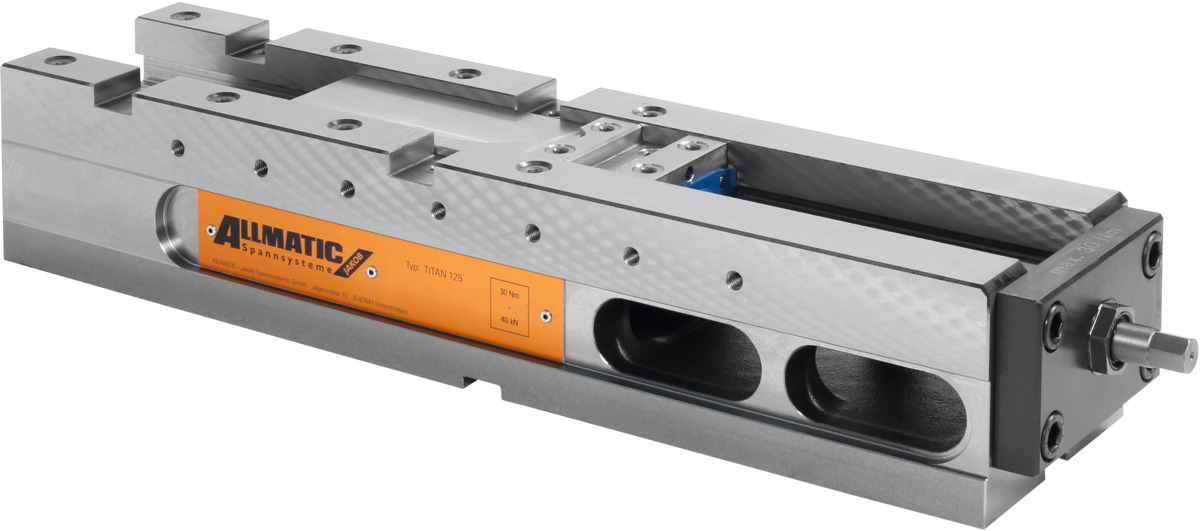

ALLMATIC – Morsa di precisione NC TITAN 2, Modello: 125L

Esecuzione:
Guida di scorrimento temprata ad induzione. Parti laterale, superiore e inferiore rettificate.
Caratteristica:
Morsa per sistema di serraggio modulare.
Corsa di lavoro ampliata per il staffaggio sicuro di pezzi grezzi in combinazione con la funzione di staffaggio.
Ganasce con viti cilindriche M12.
Margine di serraggio perso di 8 mm con compressione, 3 mm con Centro Gripp.
Compatibilità con le ganasce dei modelli precedenti.
Foro di uscita per il lubrorefrigerante e i trucioli. Scanalature di regolazione di precisione.
Filettatura per morsa fermautensile e per allungamento.
Forza di serraggio max. 40 kN.
Vantaggi:
Potente morsa di precisione multifunzionale.

• Serraggio affidabile dei pezzi grezzi mediante mandrino ad alta pressione con corsa di lavoro extra-lunga.
• Lavorazione precisa di pezzi finiti; corpo base lavorato su tutti i lati.

Funzione:
Serraggio solo con chiave dinamometrica regolabile (max. 30 Nm).
Madrevite speciale e amplificatore di forza meccanico.
Uso:
Serraggio di pezzi grezzi, tagliati al cannello e segati grazie alla penetrazione di elementi di presa temprati e intercambiabili nel pezzo. Per tutti i materiali fino a una resistenza di 1000 N/mm². Installazione orizzontale e laterale.
Fornitura:
Incluse 3 chiavette, bussola poligonale SW 14, 4 staffe di serraggio.
Accessori speciali:

• Ganasce n. art. 361331− 361970.
• Chiave dinamometrica n. art. 656050 Dim. 60.
• Piastra di adattamento per sostituzione rapida delle ganasce Xtric n. art. 361293 e 361294 Dim.125.
• Piastre di adattamento n. art. 361297 e 361298 Dim. 125

Nota:
Allungamento delle aperture di serraggio tramite corpo base n. art. 360420 Dimensione 125.

Peso: 38 kg

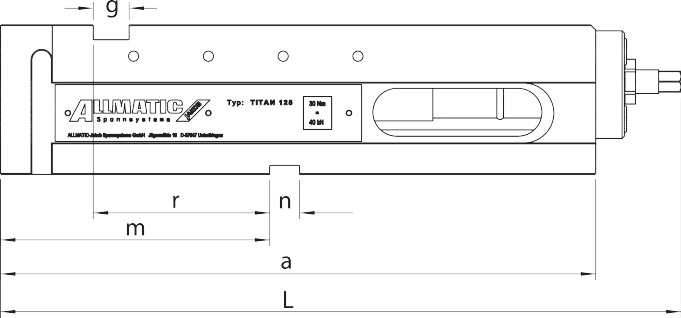

Lunghezza complessiva L: 587 mm
Lunghezza corpo base a: 530 mm
Larghezza corpo base B: 126 mm
Altezza corpo base c: 100 mm
f: 21 mm
