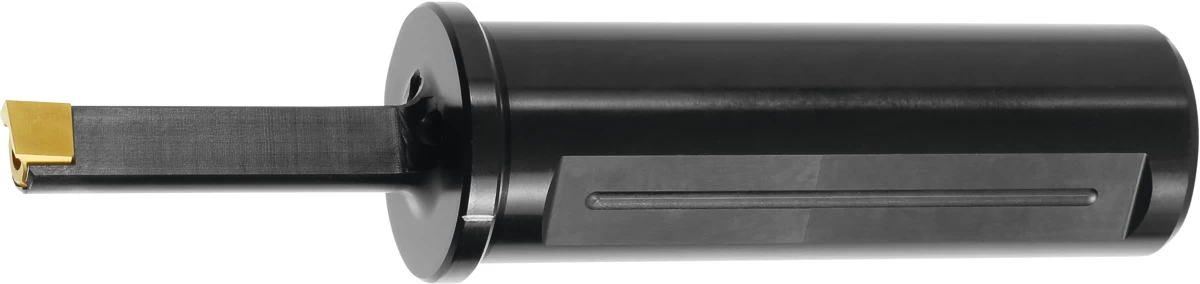

GARANT – Brocciatore per profili per inserti per taglio quadri ⌀ DS 32 mm, A partire da quadro: 8mm

Nota:

• Per il controllo dell’orientamento del mandrino nei centri di lavorazione usare l’ausilio di allineamento n. art. 290397 e un comparatore.
• In caso di torni senza asse Y, utilizzare la bussola a eccentrico n. art. 290391− 290393 per l’impostazione esatta delle coordinate Y.

Passaggio interno per LR: sì
Lunghezza codolo L_s: 100 mm
Per attacco quadro: 8 – 10 mm
Lunghezza utile L₁: 30 mm
⌀ Cartuccia D₁: 8 mm
Spostamento centrale L₃: 4 mm
⌀ di preforatura minimo D_min: 8 mm
Vite: 290399 1
