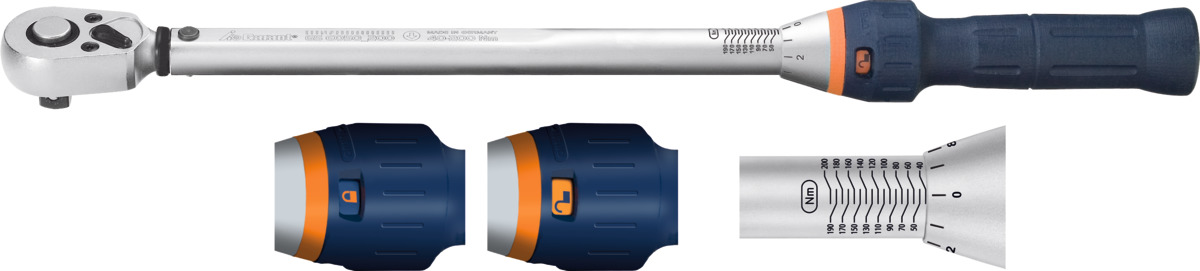

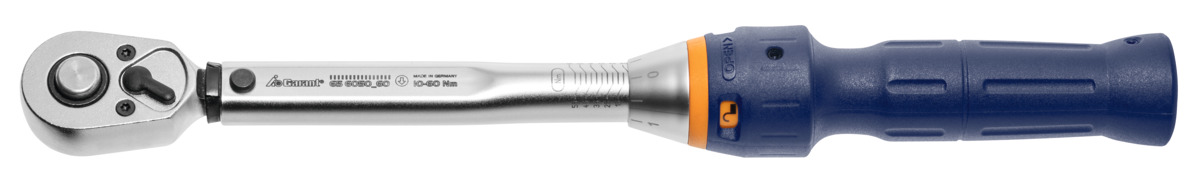

GARANT – Chiave dinamometrica con cricchetto reversibile, Coppia max.: 60Nm

Esecuzione:
Chiave dinamometrica maneggevole, molto compatta, ad asta unica, impostabile mediante scala e rilascio automatico. Precisione di ripetibilità estremamente alta grazie all’impiego di materiali di prima qualità e di pezzi soggetti a usura come molle di compressione sottoposti ad un trattamento preliminare speciale o selezionati. Utilizzabile per serraggio orario e antiorario grazie all’inversione del cricchetto.
Un “clic” sonoro e tattile consente di impostare in modo pratico e preciso il valore di coppia desiderato.
Con cricchetto reversibile fisso ed estrattore (a sbloccaggio rapido – Dim. 320) − per serraggio orario e antiorario.
Unità di misura: Nm
Funzione:
La chiave si sblocca con un “segnale” (acustico e tattile) ed è subito pronta per l’impiego.
Uso:
Per serie da medie a grandi.
Norma:
Geprüft nach DIN EN ISO 6789.
Precisione:
Rispetto al valore visualizzato solo con serraggio orario: ±3%
Dati d’impiego:
Legenda per disegno e formula:

l₁ = lunghezza della leva senza testa a innesto
l₂ = interasse regolato sulla chiave dinamometrica
l₃ = lunghezza della leva compreso l’interasse tarato in fabbrica
l₄ = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T₁ = coppia da impostare
T₂ = coppia prescritta
Nota:
Possibilità di effettuare la taratura per serraggio orario.
La precisione di misurazione garantita della coppia è possibile a partire dal campo di coppia tarato secondo DIN EN ISO 6789.
Direzione di serraggio: Serraggio orario e antiorario
Precisione di misura della coppia: ±3 %
Certificato di collaudo: Certificato di collaudo del produttore
Taratura: O1
Quadro di manovra femmina: 3/8 pollici
Lunghezza complessiva L: 307 mm
Campo di coppia: 10 – 60 Nm

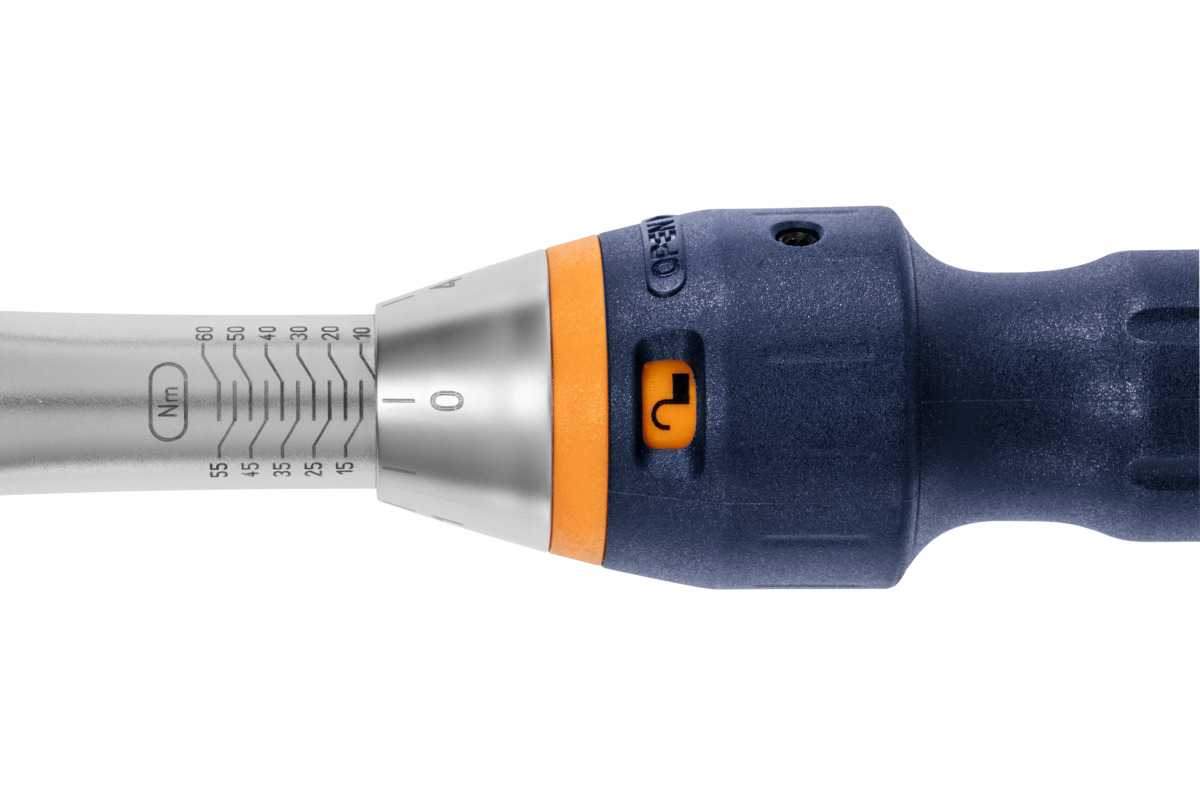

Divisione della scala, 1 tacca =: 0,5 Nm
Peso: 550 g
Quadro di manovra femmina: 3/8 pollici
