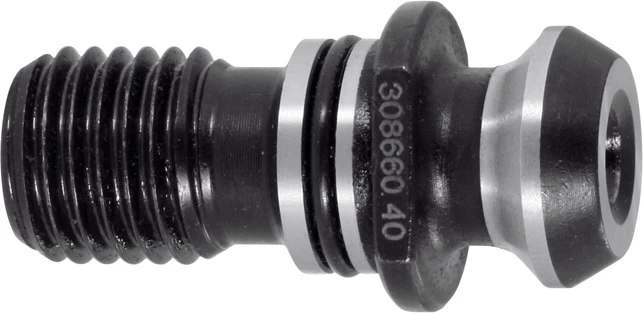

GARANT – Codolo a tenuta stagna, senza foro, Adatti per coni: 50

Descrizione:
Questo codolo di serraggio permette di trascinare il portautensili dal dispositivo di presa del mandrino per fissarlo saldamente nel mandrino stesso. Disponibile in diverse esecuzioni, costituisce un importante elemento di congiunzione tra macchina e utensile. I codoli di serraggio presentano requisiti molto elevati in termini di precisione, resistenza e affidabilità.
Uso:

• Per mandrini con attacco DIN 69871 e JIS B 6339 (MAS-BT).
• Nei centri di lavoro (macchine con cambio utensili automatico).
• Su macchine NC (macchine senza cambio utensili automatico).

Nota:
A tenuta stagna − con o-ring.
La rispettiva chiave di serraggio con le relative aperture è disponibile nell’eShop.
Durante il montaggio di AB, assicurarsi che la coppia di serraggio sia corretta.

Norma codoli di serraggio: ISO 7388

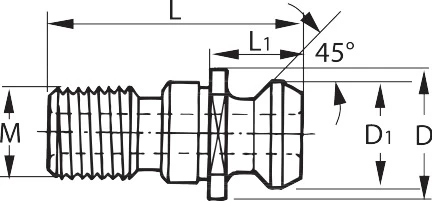

Giunto di ⌀ D: 36 mm
⌀ Testa D₁: 29,1 mm
Lunghezza complessiva L: 65,5 mm
L₁: 25,55 mm
Filettatura M: M24
Coppia di serraggio massima: 150 Nm
