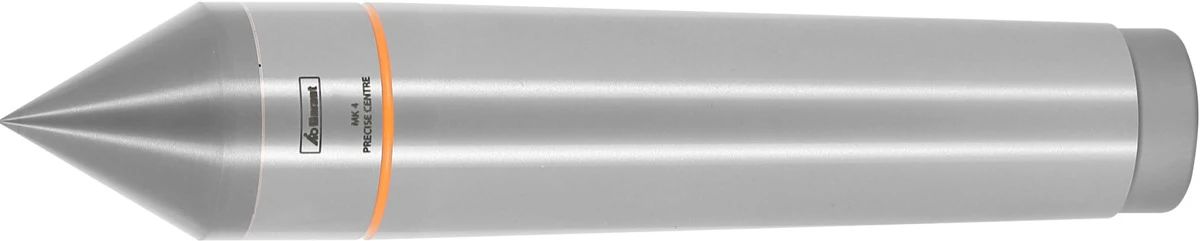

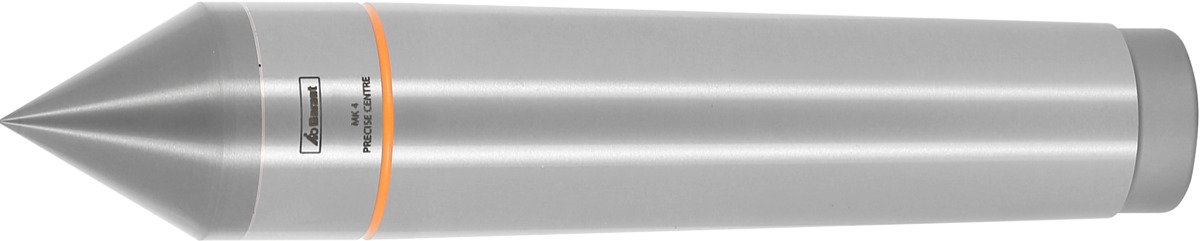

GARANT – Contropunta fissa in HMI 60°, ⌀ Massimo / Cono morse: 24/3

Esecuzione:

• Punta in HMI ad alta precisione. Struttura ad accoppiamento geometrico in HMI per una stabilità e una resistenza alla rottura ottimali, il che rende superfluo l’uso di dispositivi di sicurezza supplementari.
• Angolo cuspide 60 °.
• Alta qualità di finitura della superficie dello smusso per un fissaggio ottimale.
• Utensile completamente temprato e rettificato.
• Con punte in metallo duro per applicazioni soggette a usura elevata.

Descrizione:
Le punte pilota vengono utilizzate principalmente nei torni con l’obiettivo di stabilizzare i pezzi lunghi e sottili, più soggetti alla flessione o all’oscillazione incontrollata causate dalle forze generate durante la lavorazione.
La punta pilota viene fissata con un cono Morse. Il pezzo viene serrato nel mandrino, a cui segue l’inserimento di una svasatura con una punta da centro. Una volta effettuato il cambio del pezzo, viene fissata la punta pilota.
Uso:
Per la rettifica di componenti ad elevata precisione.
Accessori speciali:
Ghiera di estrazione n. art. 323230.
Nota:
Dadi di estrazione da ordinare separatamente. Dimensioni geometriche realizzate in conformità alla norma DIN 806 E.

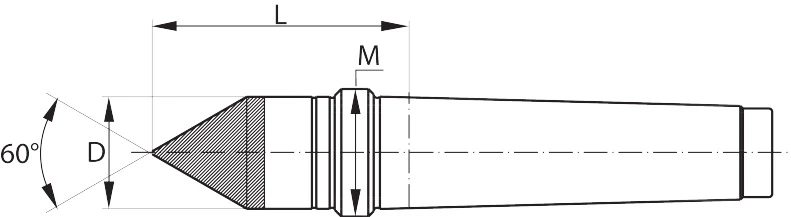

Lunghezza testina L: 44 mm
⌀ Esterno D: 24,1 mm
Errore massimo di rotazione concentrica: 0,001 mm
