GARANT – Contropunta rotante ammortizzato, Cono Morse: 5

Esecuzione:

• Angolo di affilatura 60°.
• Molleggio della cuspide per compensazione assiale e della pressione, antiurto.
• Cuspide in acciaio per utensili temprato e rettificato di precisione nella disposizione dei cuscinetti.
• Sistema di supporto di precisione a evolvente con lubrificazione a vita.
• L’anello di tenuta dell’albero impedisce allo sporco e al liquido lubrorefrigerante di penetrare.
• Esecuzione di estrema rigidità con cuscinetto supplementare.
• Utensile interamente temprato e rettificato.

Esecuzione di precisione.
Descrizione:
Le punte pilota vengono utilizzate principalmente nei torni con l’obiettivo di stabilizzare i pezzi lunghi e sottili, più soggetti alla flessione o all’oscillazione incontrollata causate dalle forze generate durante la lavorazione.
La punta pilota viene fissata con un cono Morse. Il pezzo viene serrato nel mandrino, a cui segue l’inserimento di una svasatura con una punta da centro. Una volta effettuato il cambio del pezzo, viene fissata la punta pilota.
Uso:

• Per lo smorzamento di sollecitazioni come urti e colpi.
• Per compensare gli allungamenti.
• Adatto per uso con mandrino trascinatore.

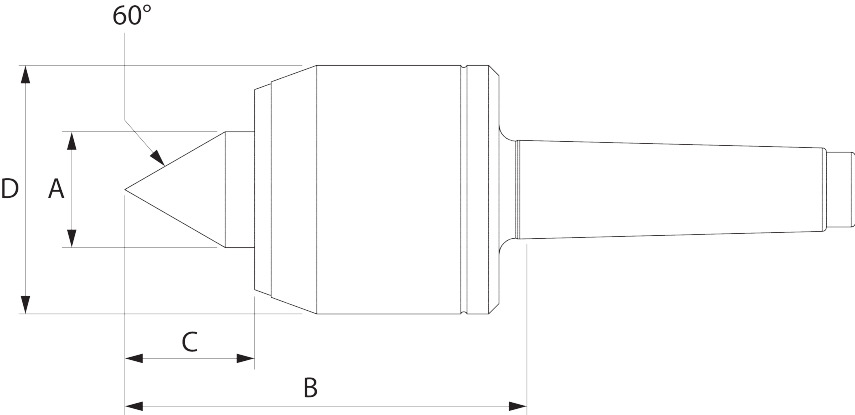

⌀ Alloggiamento D: 92 mm
Lunghezza utile B: 146 mm
⌀ Punta massimo A: 40 mm
Errore massimo di rotazione concentrica: 0,005 mm
Numero massimo giri: 3500 min^-1
Per peso del pezzo: 1000 kg
