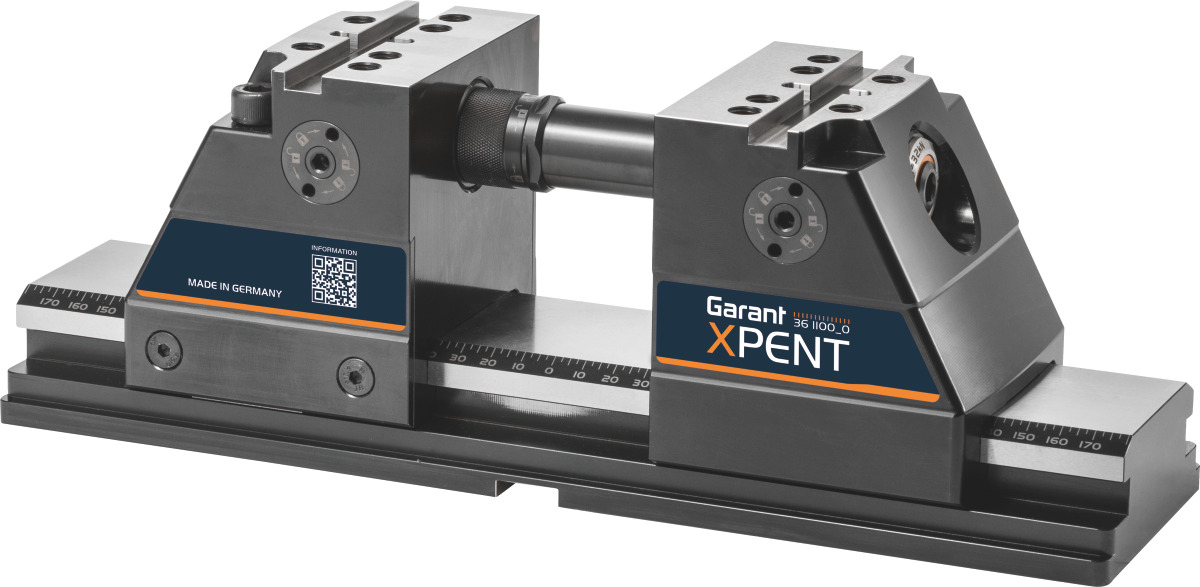

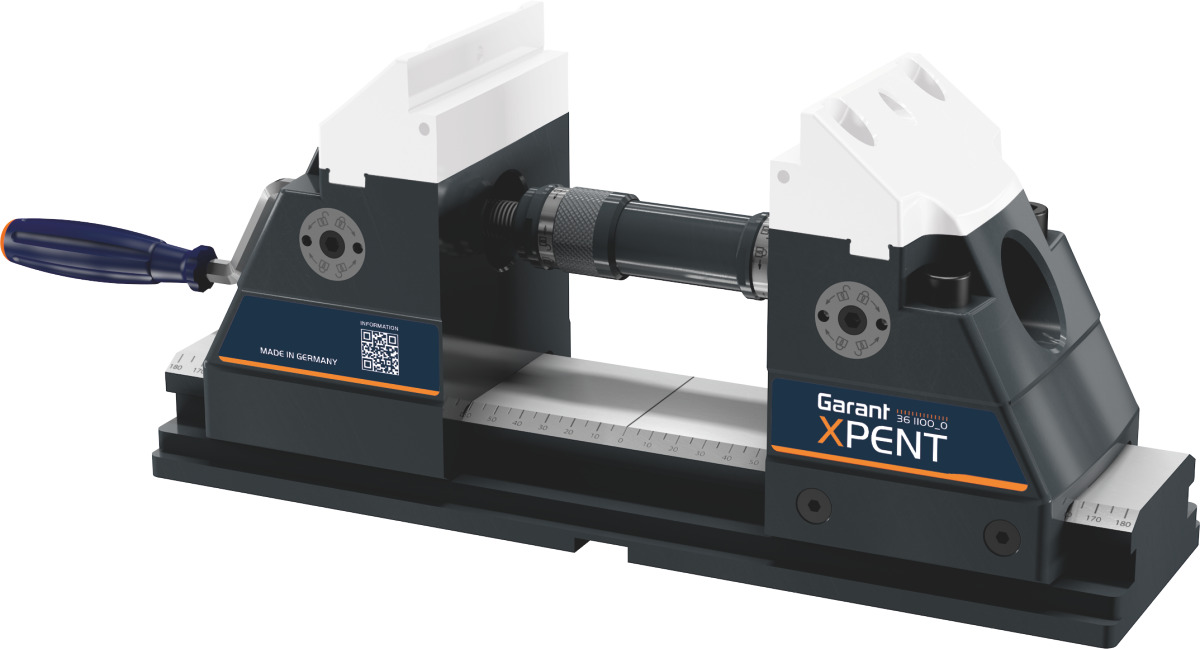

GARANT – Morsa a 5 assi Xpent, Modello: 0

Esecuzione:

• Ottima accessibilità e perfettamente simmetriche.
• Sistema di serraggio modulare flessibile.
• Tutte le superfici funzionali temprate e rettificate.
• Forza di serraggio fino a 40 kN con coppia di 90 Nm.
• Possibilità di posizionamento personalizzato di entrambi i moduli di serraggio sulla guida base.
• Campo di serraggio e range di regolazione variabili.
• Precisione di ripetibilità <0,01 mm.
• Inclusi fori 18M16 per sistema di serraggio sul punto zero con interasse da 200 mm.

Uso:
Perfette per la vera e propria lavorazione su 5 lati.
Con ganasce diverse sia per il serraggio tradizionale con superfici lisce sia per il serraggio di pezzi grezzi.
Fornitura:
Guida base, mandrino, prolunga per mandrino, manovella / chiave maschio esagonale (per modello 1S), modulo di serraggio fisso, modulo di serraggio mobile.
Accessori speciali:
Moduli di serraggio n. art. 361105 – 361110, ganascia intermedia n. art. 361111, guide base n. art. 361115, mandrino n. art. 361119, prolunghe per mandrino n. art. 361120, staffe di fissaggio n. art. 361165, chiave dinamometrica n. art. 656050 Dim. 120, bussola n. art. 643329, fermapezzo n. art. 360094, ganasce riportate n. art. 361123 – 361138.
Nota:
Ganasce riportate adatte n. art. 361123 − 361137 e inserti di serraggio n. art. 361140 − 361151 non compresi nella fornitura. Per la situazione di serraggio S4 è necessaria un’ulteriore prolunga per mandrino n. art. 361120. Per una perfetta lubrificazione dell’utensile, si consiglia il grasso multiuso n. art. 083592 PLUS.

Esecuzione: Sistema di fissaggio modulare
Campo di serraggio S1: 6 – 88 mm
Campo di serraggio S2: 84 – 168 mm
Campo di serraggio S3: 159 – 243 mm
Campo di serraggio S4: 239 – 301 mm

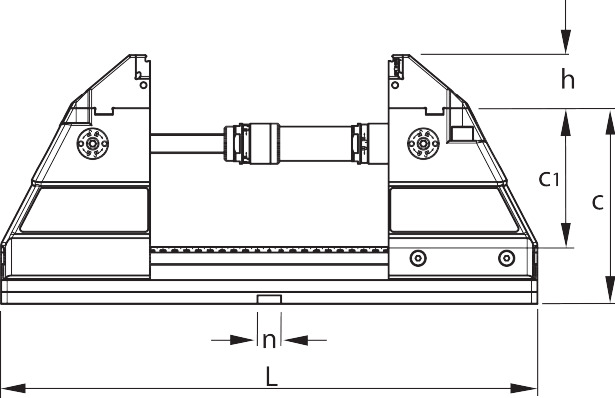

Lunghezza L: 362 mm
Altezza corpo base c: 125 mm
