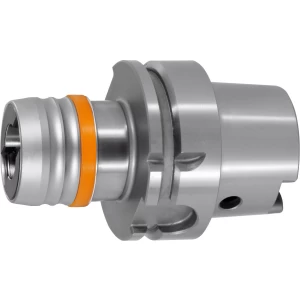

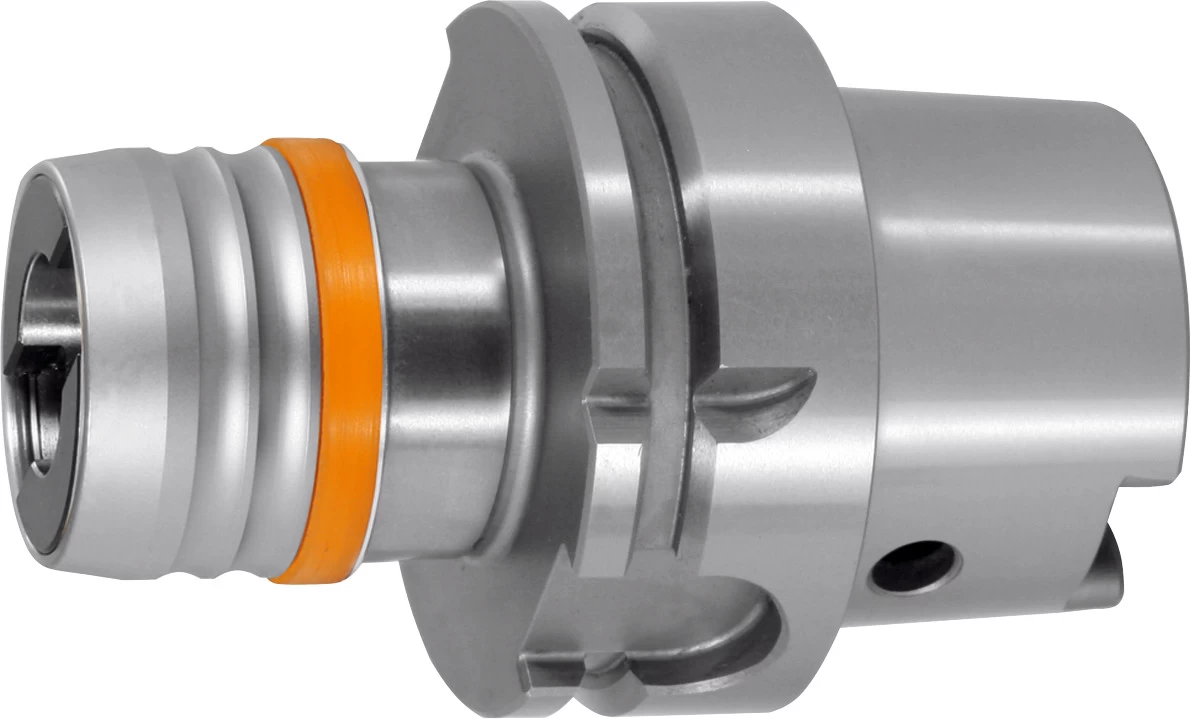

GARANT – Portamaschi a cambio rapido, HSK-A 100, Campo filettatura: M14-33

Esecuzione:

• Struttura corta, con compensazione assiale elastica che reagisce alla pressione e alla trazione.
• Pressione dell’imbocco regolabile per differenti materiali e maschi a filettare.

Con attacco della bussola per una compensazione assiale priva di gioco.
Uso:

• Realizzazione di filettature di precisione.
• Per filettature destre e sinistre.
• Per macchine a CN e centri di lavorazione.

Accessori speciali:

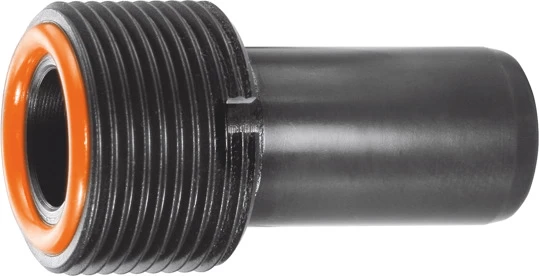

Bussole a cambio rapido vedi n. art. 335420 − 335660.

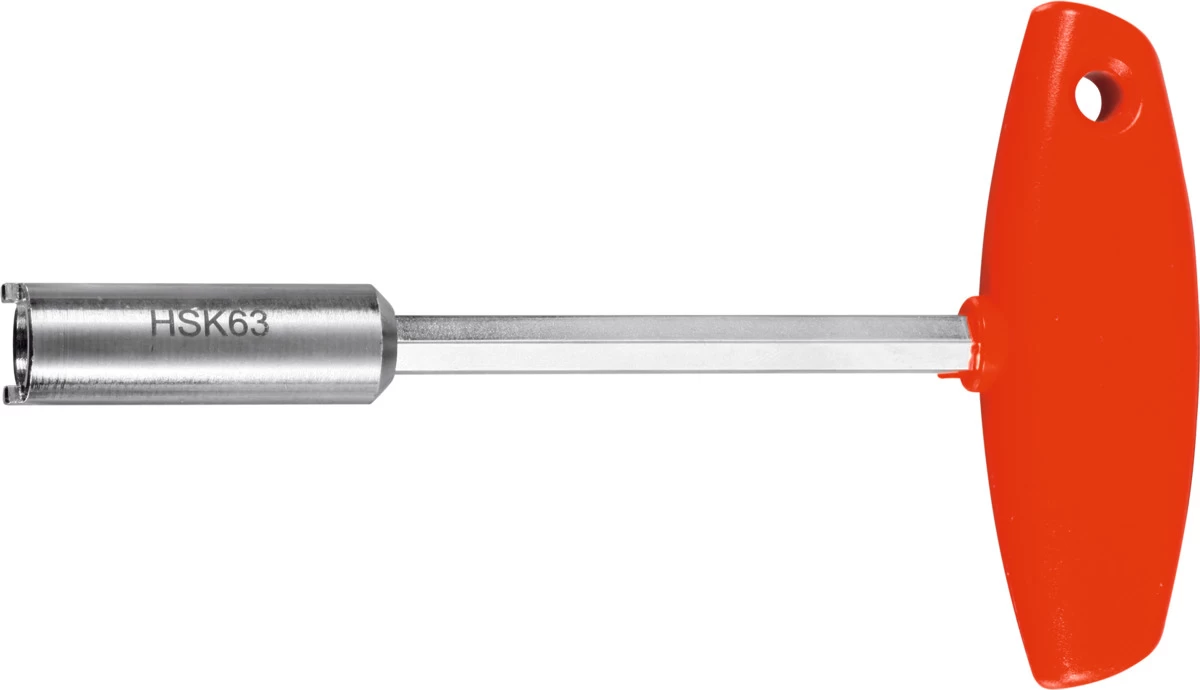

Chiavi a bussola n. art. 309890.
Nota:

• Disponibili su richiesta mandrini di maschiatura a cambio rapido con attacchi diversi Dim. M14 − M33.
• Mandrini di maschiatura a cambio rapido non adatti per lubrorefrigerante.

Norma attacco: ISO 12164-1
Compensazione lineare pressione: 17,5 mm
Compensazione lineare trazione: 17,5 mm
⌀ Esterno D: 86 mm
⌀ Interno D₁: 48 mm
Sporgenza totale Dim. A: 144 mm
