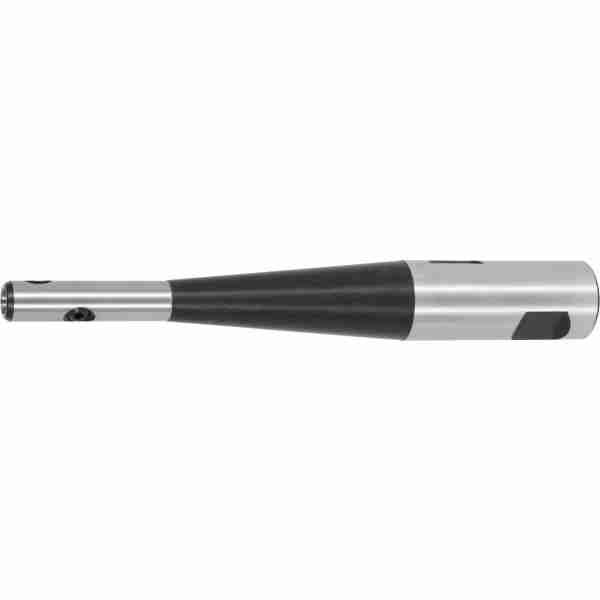

GARANT – Supporto per codolo Weldon, cilindrico, sottile

Esecuzione:
Supporto cilindrico con codolo Weldon e una vite di bloccaggio per il serraggio degli utensili. Foro passante con ⌀ di 6 mm per passaggio interno del lubrorefrigerante.
Esecuzione:
Esecuzione della vite di serraggio: M10 × 1 – TX 20
Vantaggi:
Ingombro minimo grazie alla struttura sottile e variazione delle lunghezze di serraggio.
Uso:
Per il serraggio di utensili con piano di trascinamento laterale a norme DIN 1835 B e DIN 6535 HB.
Fornitura:
Inclusa vite di serraggio n. art. 300416.

Passaggio interno per LR: sì
⌀ Esterno D: 20 mm
L₁: 40 mm
⌀ D₂: 18 mm
Lunghezza complessiva L: 150 mm
