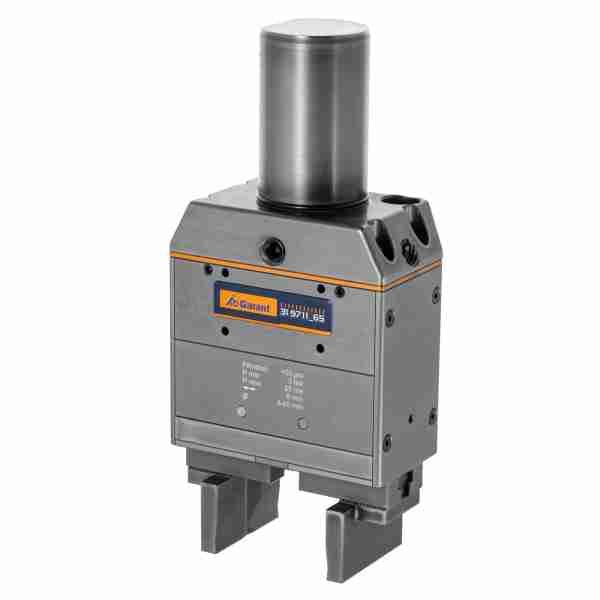

GARANT – Tirabarra, ⌀ max. del pezzo: 65mm

Esecuzione:

• Innovativo sistema tirabarra che consente una presa sia laterale che frontale.
• Per l’impiego automatico durante il funzionamento della macchina o l’esecuzione del programma con azionamento idraulico mediante pressione del lubrorefrigerante (3 – 50 bar).
• Componenti di alta qualità: corpo base in alluminio anodizzato, componenti soggetti a usura in acciaio temprato, rettificati o lavorati con metallo duro.
• Straordinario sistema meccanico con guida a doppia sfera o pistone doppio per la massima resistenza all’usura e la manipolazione di pezzi di peso elevato (trazione 26 kg, sollevamento 16 kg).

Vantaggi:

• Nessuna traccia di graffi sul componente (inclusa la presa di pezzi finiti).
• Presa laterale: il dispositivo di presa può essere portato estremamente vicino al mandrino autocentrante.
• Spostamento di pesi elevati.
• Elevata flessibilità: grazie a diversi adattatori di avvitamento, il dispositivo di presa può essere usato sia per i revolver VDI che BMT. Sistema di ganasce da 1/16 pollice × 90° per consentire l’impiego anche di ganasce riportate standard. (BMT solo con portautensili per barre alesatrici)
• Pressione e forza di tenuta a regolazione parziale (75 – 100%).
• Assolutamente esente da manutenzione.

Uso:
Serraggio della barra sulla macchina (anche per macchine senza caricatore di barre). Prelievo automatico dei componenti finiti e possibilità di passaggio da mandrino principale a contromandrino. Campo di serraggio (con ganasce n. art. 319718) 8 – 65 mm.
Accessori speciali:
Adattatore n. art. 319713; 319714; 319716 e ganasce riportate n. art. 319718.
Nota:
Per informazioni sulla programmazione vedi le istruzioni per l’uso.

Lunghezza: 90 mm
Larghezza: 46 mm
Altezza: 85,6 mm
